脈沖型雷達物位計
關鍵字：脈沖型雷達物位計,物位計 |
HJRD95脈沖型雷達物位計是雷達式物位測量儀表，測量距離可達30米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表適用于固體顆粒、粉塵。
脈沖型雷達物位計技術參數:
應 用： 固體顆粒、粉塵
測量范圍： 30米
過程連接： 螺紋、法蘭
介質溫度： -40～250℃
過程壓力： 常壓
精 度： ±10mm
頻率范圍： 26GHz
防爆等級： ExibⅡC T6 Gb
防護等級： IP67
信號輸出： 4...20mA/HART(兩線/四線)
RS485/Modbus
脈沖型雷達物位計產品特點:
該產品采用了高達26GHz的發射頻率，因而具有：
▲非接觸雷達，無磨損，無污染
▲天線尺寸小，便于安裝
▲波長更短，對在傾斜的固體表面有更好的反射
▲測量盲區更小，對于小罐測量也會取得良好的效果
▲波束角小，能量集中，增強了回波能力的同時，又有利于避開干擾物
▲幾乎不受腐蝕、泡沫影響
▲幾乎不受大氣中水蒸氣、溫度和壓力變化影響
▲嚴重粉塵環境不會影響電磁波工作
▲高信噪比，即使在波動的情況下也能獲得更優的性能
▲26GHz頻率，是測量固體和低介電常數介質的好選擇
脈沖型雷達物位計產品選型表:
|
HJRD95-許可證
|
|
P 標準型 ( 非防爆 )
I 本安型 （Exib IIC T6 Gb)
D 本安型＋隔爆型 （Exd [ib] ib IIC T6 Gb）
|
|
HJRD95-過程連接/材料
|
|
G 螺紋 G1½"A/ 不銹鋼 304
N 螺紋 1½"NPT/ 不銹鋼 304
B 法蘭 DN80/ 不銹鋼 304
C 法蘭 DN100/ 不銹鋼 304
D 法蘭 DN125/ 不銹鋼 304
E 法蘭 DN150/ 不銹鋼 304
F 法蘭 DN200/ 不銹鋼 304
H 法蘭 DN250/ 不銹鋼 304
M 法蘭 DN80/ 萬向節（碳鋼鍍鎳）
K 法蘭 DN100/ 萬向節（碳鋼鍍鎳）
T 法蘭 DN125/ 萬向節（碳鋼鍍鎳）
Z 法蘭 DN150/ 萬向節（碳鋼鍍鎳）
W 法蘭 DN200/ 萬向節（碳鋼鍍鎳）
V 法蘭 DN250/ 萬向節（碳鋼鍍鎳）
|
|
HJRD95-天線型式/材料
|
|
B 喇叭天線 76mm/ 不銹鋼 304
C 喇叭天線 96mm/ 不銹鋼 304
D 喇叭天線 121mm/ 不銹鋼 304
|
|
HJRD95-密封過程溫度
|
|
V Viton/（-40 ～ 150）℃
K Kalrez/（-40 ～ 250）℃
|
|
HJRD95-電子單元
|
|
2 （4 ～ 20）mA /24V DC 兩線制
3 （4 ～ 20）mA /24V DC/HART 兩線制
4 （4 ～ 20）mA /24V AC 四線制
5 RS485/Modbus
|
|
HJRD95-外殼/防護等級
|
|
L 鋁 /IP67
G 不銹鋼 304/IP67
|
|
HJRD95-電纜進線
|
|
M M20*1.5
N ½"NPT
|
|
HJRD95-現場顯示/編程
|
|
A 帶
X 不帶
|
|
備注：
|
|
脈沖型雷達物位計安裝說明：
標準安裝包括：標記應指向罐壁，安裝標記應位于法蘭的兩個螺釘孔的正當半中腰；法蘭的定位方向，為了準確認位，在法蘭或螺絲扣上均有標記，在安裝時，此標記務必合乎：
1.法蘭的指使標記應指向罐壁或罐的核心;
2.如運用導波管安裝，法蘭標記應指向開孔的一側;
3.如運用旁通管安裝，法蘭標記應與指向連通管的一側;
物位計在運用過程中，回波信號的幅度表清楚安裝位置是否正確，在固體料應用途合假如回波信號幅度較低可轉動法蘭，每每轉動一個孔位使干擾回波達到。額外還可以經過虛假回波儲存，達到勘測效果;操作步驟如下所述：
1.在敞開儲罐的過程連署之前，務必明確承認罐內無壓力，并無有害媒介;
2.應明確承認器皿內空罐或料位剛好遮蓋罐底的事情狀況下施行定位調試，料位較少的事情狀況下也可施行定位調試；可經過虛假回波儲存，對雷達物位計回波信號施行優化;
3.將法蘭標記轉動一個孔位，或?qū)⒙萁z扣轉動1/8圈，注意回振幅度，接著旋轉法蘭或螺絲扣，一直到轉動一圈截止，在回波信號位置定位;
4.在位置固定好法蘭或擰緊螺絲扣，若有不可缺少，改易嚴密封閉圈。

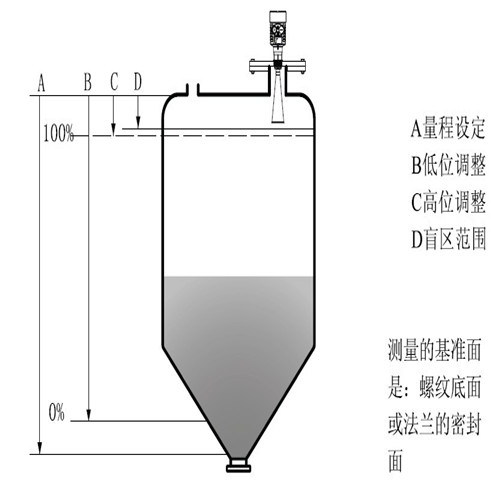

產品示意圖：

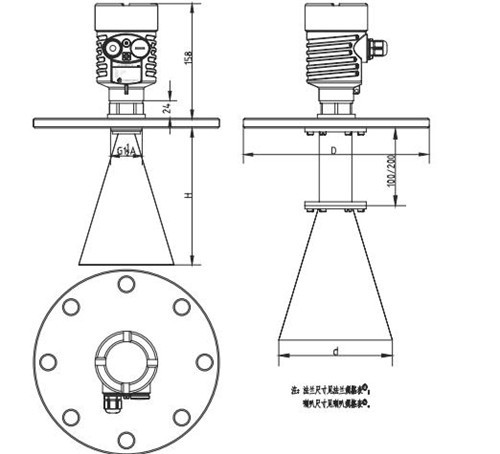

圖一：

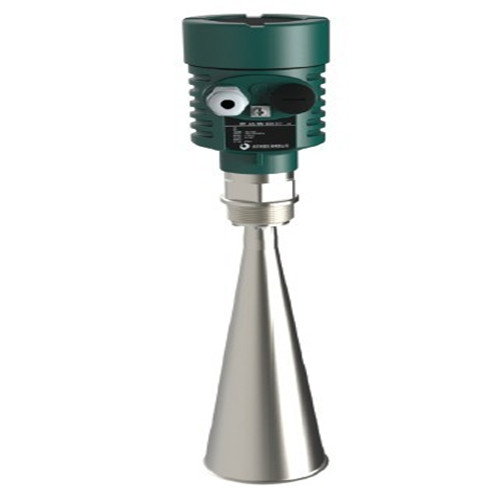

圖二：
|
| |
