江蘇華江自動化儀表有限公司 >> 產品展示 >> 液/物位儀表系列 >> 雷達液位計

雷達液位計
關鍵字：雷達液位計,液位計

    HJRD81雷達液位計是雷達式物位測量儀表，測量距離可達20米，可以用于存儲罐、中間緩沖罐或過程容器的物位測量，輸出4…20mA模擬信號。
    雷達液位計特點：
    ● 采用的非接觸式測量
    ● 采用極其穩定的材料制造
    ● 測量液體、固體介質的物位
    ● 可以測量所有介電常數＞1.8的介質
    ● 測量范圍0…20m(可以擴展到35米)
    ● 采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
    ● 4…20mA輸出或數字型信號輸出
    ● 分辨率1mm
    ● 不受噪音、蒸汽、粉塵、真空等工況影響
    ● 不受介質密度、粘稠度和溫度的變化的影響
    工作原理
    由電子單元產生微波脈沖，通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號，一種特殊的時間延伸方法可以確保極短時間內穩定的測量。
    即使工況比較復雜的情況下，存在虛假回波，用新的微處理技術和調試軟件也可以準確的識別出物位的回波。

    雷達液位計技術參數:
    應    用：過程條件簡單，腐蝕性的液體、漿料比如：污水儲罐，酸堿儲罐，漿料儲罐。
    測量范圍：20米
    過程連接：G11/2螺紋或11/2NPT螺紋
    介質溫度：-40-120℃
    過程壓力：-0.1~0.3Mpa
    精    度：±10mm
    重復性：±2mm
    頻率范圍：6.8GHz
    防爆等級：Exia IIC T6 Gb
    防護等級：IP67
    信號輸出：4—20mA/HART( 兩線 )

雷達液位計產品選型表：

HJRD81-防爆
P 標準型 ( 非防爆 ) I 本安型 (Exib Ⅱ C T6) D 本安型＋隔爆型 (Exd ib Ⅱ C T6)
HJRD81-天線型式/材料/過程
SP 塑料棒 /PP/-40…100℃ SF 塑料棒 /PTFE/-40…120℃
HJRD81-過程連接
G 螺紋 G1½"A N 螺紋 1½"NPT A PP 法蘭 DN50 PN16C 型 B PP 法蘭 DN80 PN16C 型 C PP 法蘭 DN100 PN16C 型 D PP 法蘭 DN150 PN16C 型 E PP 法蘭 DN200 PN16C 型 F PP 法蘭 DN250 PN16C 型 Y 特殊定制
HJRD81-容器接管長度
A 50mm B 100mm C 150mm D 200mm E 250mm Y 特殊約定
HJRD81-電子單元
2 （4 ～ 20）mA /24V DC 兩線制 3 （4 ～ 20）mA /24V DC/HART 兩線制 4 （4 ～ 20）mA /24V DC/HART 四線制 5 （4 ～ 20）mA /220V AC/HART 四線制
HJRD81-外殼/防護等級
P 塑料 /IP65 L 鋁 /IP67
HJRD81-電纜進線
M M20*1.5 N ½"NPT
HJRD81-編程/顯示
V 帶 X 不帶
HJRD81-量程
備注：

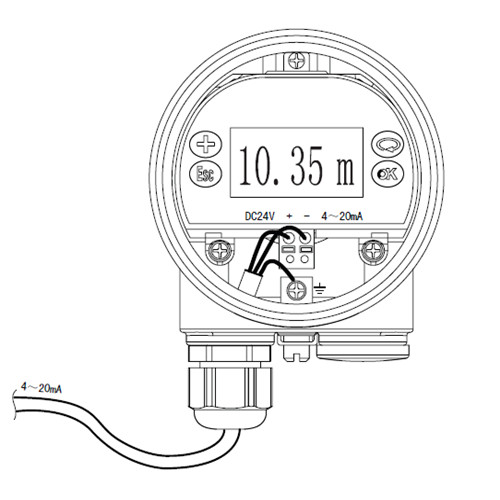

雷達液位計接線圖：

5、雷達液位計安裝圖：

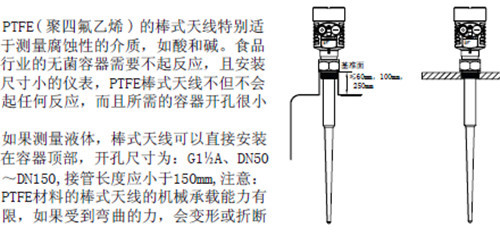

圖一（棒式）

圖二（實物圖）
