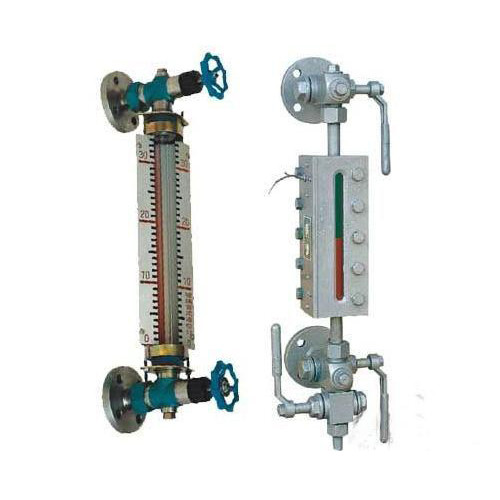

玻璃板液位計
關鍵字：玻璃板液位計,液位計

    HJ-HG5型玻璃板液位計是按照HG5-1364-80標準制造的儀表，具有結構簡單、維修方便、安全、可靠等特點，廣泛應用于石油、化工等工業領域的液位測量。玻璃板液位計上、下端安裝法蘭與容器相連構成連通器，透過玻璃可直接觀察到容器內液位的實際高度。液位計結構主要有透光式、反射式兩種。在液位計上下閥門內裝有安全鋼珠，當玻璃板因意外事故損壞時，鋼珠在容器內壓力作用下自動密封，防止容器內的液體繼續外流。產品可帶有蒸汽伴熱夾套，適用于粘稠、易凍液體介質的測量。
    玻璃板液位計技術參數：
    測量范圍：500、800、1100、1400、1700..mm
    工作壓力：2.5，4.0，6.3MPa；0.6MPa（用于R型）
    工作溫度：-20～250℃
    閥門自動封閉壓力差：0.2MPa
    蒸汽夾套壓力：0.6 MPa
    蒸汽夾套接頭：G1/2＂外螺紋
    過程連接：HGJ46-91 DN20 PN4.0 或PN6.3凸面，
             其它法蘭標準(如GB、HG、JB/T、ANSI、DIN等)請用戶在訂貨時注明。
    接液材質：耐熱碳素鋼；不銹鋼
    注：我廠承接特殊規格的定貨。

玻璃板液位計產品類型：

名稱

型號

公稱壓力MPa

介質溫度℃

結構特征

(規格按上、下閥中心線間距離

標準號

結構形式

材料

L=304

L=500

L=800

L=1100

L=1400

L=1700

透光式玻璃板液位計

T2.5

2.5

-20～+250

普通型

I(碳鋼)
II(1Cr18Ni9Ti)

△

HG5-1364-80

夾套型

I(碳鋼)
II(1Cr18Ni9Ti)

△

T6.3

6.3

-20～+250

普通型

I(碳鋼)
II(1Cr18Ni9Ti)

△

HG5-1365-80

夾套型

I(碳鋼)
II(1Cr18Ni9Ti)

△

反射式玻璃板液位計

R4.0

4.0

-20～+250

普通型

I(碳鋼)
II(1Cr18Ni9Ti)

△

HG5-1366-80

夾套型

I(碳鋼)
II(1Cr18Ni9Ti)

△

R0.6

0.6

-20～+250

帶頸襯里

III(碳鋼襯里)

△

HG5-1367-80

帶頸

I(碳鋼)
II(1Cr18Ni9Ti)

△
△

HG5-1368-80

常壓

-20～+250

襯里

III(碳鋼襯里)

△
△

HG1369-80

嵌入聯接

I(碳鋼)
II(1Cr18Ni9Ti)

△
△

HG5-1370-80

安裝、使用與維護：

    1、為了保證自動密超過計劃作用，容器內的介質壓力不得小于0.2MPa,在打開上下閥時，閥桿退出轉數不少于4轉(使鋼球封門時，不致于碰到閥桿的頂端)。
    2、使用中的儀表應定期檢查。清洗玻璃板內外壁污垢，使液位顯示清晰。
    3、檢修裝配玻璃板在旋緊螺栓時，要密切注意玻璃板受力不均而破碎。因此，螺栓須嚴格按圖示1、2、3┈┈┈10、11、12順序交叉地分多次夾緊玻璃板。
